Плиты перекрытия лотков

Код товара: ПТ 12.5-11- 9

0

435 грн. 483 грн.

На складе

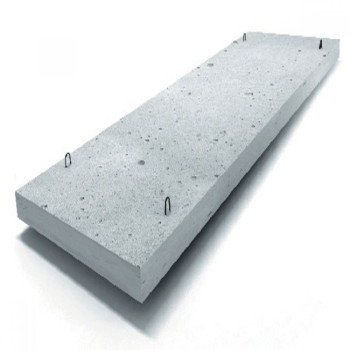

Типовое, облегченное перекрытие лотков ПТ 12.5-11- 9 рассчитано на небольшие траншеи, без высоких на..

Код товара: ПТ 12.5-13-13

0

735 грн. 817 грн.

На складе

Практически квадратное по площади перекрытие лотков ПТ 12.5-13-13 имеет характеристики прочности, по..

Код товара: ПТ 300.120.12-6

0

2 207 грн. 2 452 грн.

На складе

Массивное и широкое перекрытие лотков ПТ 300.120.12-6 рассчитано на высокие нагрузки, поэтому рекоме..

Код товара: ПТ 75.120.12-9

0

723 грн. 804 грн.

На складе

Типовое перекрытие лотков ПТ 75.120.12-9 при небольшой ширине (740 мм) можно назвать универсальным. ..

Код товара: ПТ 75.120.12-9

0

994 грн. 1 105 грн.

На складе

Увеличенная длина и повышенная прочность делают это перекрытие лотков ПТ 75.150.12-6 незаменимым в б..

Плиты перекрытия лотков

Плиты перекрытия лотков и каналов имеют плоскую прямоугольную форму и предназначены для покрытия каналов, тоннелей и тепловых камер из сборных железобетонных элементов. Для обеспечения жесткости конструкция имеет утолщения по периметру. Элементы ставятся на лотки сверху, как своеобразная крышка. Крепление производится привариванием к закладным деталям. Определенный типоразмер строительного элемента можно использовать как днища каналов, на которые сверху кладутся лотки в перевернутом состоянии. Рабочая глубина – от 0,5 до 6 м от уровня земли.

Назначение плит:

  • защита инженерных сетей от коррозии труб и разрушения изоляции;

  • ограждение полости каналов от попадания грунта;

  • герметизация от воздействия влаги и грунтовых вод.

Строительный элемент используются:

  • в подземных коммуникациях;

  • в конструкциях, которые расположены на поверхности земли;

  • в составе лотковых переходов инженерных сетей под автомобильными дорогами и железнодорожным полотном.

Маркировка состоит из следующих сведений:

  • буквенный индекс ПТ– тип конструкции (плита перекрытия канала)

  • 1 цифра после индекса – округленная ширина в см;

  • 2 цифра после индекса – округленная длина в см;

  • 3 цифра – толщина элемента в см;

  •  последняя цифра – выдерживаемая нагрузка в тс/м2.

В конце обозначении бывают дополнительные буквы:

  • «а» - арматура размещается в верхней зоне, изделие можно использовать как днище канала;

  • «б» - для малой глубины заглубления (для внутрицеховых каналов);

  • «н» - устойчивость бетона к агрессивной среде;

  • «д» - доборная плита.

Пример расшифровки маркировки ПТ 75.120.12-9 – плита перекрытия канала шириной 740 мм, длиной 1180 мм, толщиной 120 мм, допустимая нагрузка – 9 тс/м2, обычное исполнение.

Свойства плит перекрытий лотков и каналов

Рассматриваемые плиты производятся согласно типовой серии В 3.006.1-8 (выпуски 1, 2). Для успешного противостояния нагрузкам от грунта для выпуска элементов в Украине используют:

  • тяжелый бетон марок М200 (В15)-М300 (В22,5) на мелком наполнителе;

  • армирующая сетка из проката периодического профиля А3 диаметром 12-18 мм.

Конструкция имеет повышенную морозостойкость до F300 и водонепроницаемость до W8, что при качественной герметизации гарантирует отсутствие влаги в канале с коммуникациями. Для герметизации применяются раствор (цена невелика) и синтетические герметики на битумной основе.

Допускаемые отклонения: по длине ±5 мм, по ширине и толщине ±3 мм.

Как выбрать плиту перекрытия лотков и каналов без дефектов

Перед покупкой плит перекрытия лотков нужно обратить внимание на следующее:

  • наличие трещин с раскрытием более 0,1 мм;

  • выход арматуры наружу на любых поверхностях плиты;

  • визуально заметные отклонения от прямолинейности;

  • отсутствие закладных деталей или монтажных петель;

  • поверхностные дефекты в виде раковин, сколов, локального непролива бетона.

Купить плиту хотя бы с одним из указанных дефектов – это приобретение некондиционного товара.

Транспортируют изделия в положении на «ребро» с надежным закреплением пачки в транспорте. Элементы перекладывают деревянными прокладками толщиной не менее 3 см.

Организация «S-Beton» имеет большой опыт поставок на регулярной основе комплектующих для лотков и каналов для объектов в Киеве и пригороде. Стоимость поставляемых компонентов регулируется величиной заказа.
